Jimjupiter77 · Beobachter Anmeldedatum: 03.02.2020 Beiträge: 3

Hallo, hier der Martin. Ich hab mich hier mal angemeldet, weil ich beim anschließen meiner Lautsprecher und Subwoofer etwas Hilfe brauch... Würde mich freuen, wenn jemand paar gute Tipps für mich hat ;-)

Folgender Fall:

Ich habe aus meinem 2002er Fiat Doblo Malibu 1.9 JTD (wurde leider verschrott) die 6 Lautsprecher, den Untersitz-Subwoofer und meinen Kenwood KDC-BT47SD Radio ausgebaut und möchte das komplette System nun wieder 1:1 in meinen neuen, alten Chevrolet Blazer einbauen. Der hat keine anständige Soundanlage, bzw. die ist am Ende und die von meinem Doblo Malibu hat noch super funktioniert und ich war recht zufrieden damit. Muss man ja nun nicht einfach in Müll schmeißen. Der Kenwood Radio und die Lautsprecher waren völlig ausreichend für mich. Ich würde das ganze Set also gerne im Chevy weiterverwenden... :-)

https://www.kenwood.de/car/receivers/bluetooth/KDC-BT47SD/?view=

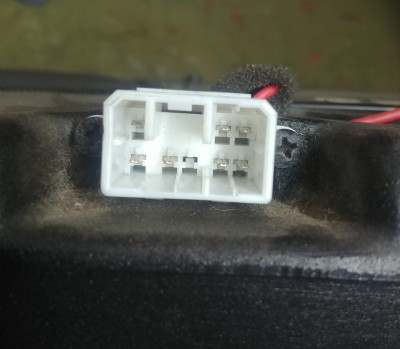

Nun bin ich allerdings mit den Anschlüssen vom Subwooferstecker etwas verwirrt, zwecks Belegung und Anschluss der Leitungen zum Radio... Die Buchse am Subwoofer muss wohl erstmal abgezwickt werden und die 7 Kabel (blau, weiss, rosa, gelb, schwarz, rot, orange) wohl irgendwie mit den Lautsprechern bzw. ISO-Anschluss verbunden werden. Es müssen dann also 6 Lautsprecher (2 Hochtöner, 2 Front, 2 Rear) angeschlossen werden am ISO-Stecker Kabelstrang/Autoradio. Ich hab mal Bilder mit dran gehängt...

Also beim Fiat Doblo gingen definitiv nur das schwarze, das rote und das gelbe, sowie die 8 Leitungen von den Lautsprechern in die ISO-Buchse zum Radio. Gelb und rot war zusammengeklemmt, für Dauerplus, um unabhängig von der Zündung Musik hören zu können. Nun frag ich mich, wie die 7 Kabel vom Subwoofer und die 12 Kabel von den 6 Lautsprechern mit dem ISO-Stecker angeschlossen werden. War da irgendwo im Doblo noch was eingebaut, was ich nicht mit raus habe, um das ganze System wieder genau so zum laufen zu bringen, wie es ursprünglich war?

Vielleicht kann mir da jemand weiterhelfen, wie man das ganze am Kenwood ISO-Stecker anschließt... ;-)

Vielen Dank vorab + Schöne Grüße,
Martin.

Ralf · Super-Moderator Anmeldedatum: 17.02.2007 Beiträge: 3591

Na Du hast es doch ausgebaut. Du müsstest doch dann das Kabel haben.
Oder hast Du nur die Komponenten raus und das Kabel nicht?
Dann benötigst Du den Belegungsplan vom Woofer. Der wie es scheint ein Originaler vom Fahrzeughersteller zu sein.
Und entsprechend musst Du den dann halt wieder belegen und Kabel nach vorne ziehen.

Jimjupiter77 · Beobachter Anmeldedatum: 03.02.2020 Beiträge: 3

Moin. Weil es damals schnell gehen musste beim Ausbau, hab ich die Kabel an den 6 Lautsprechern und am Subwoofer mit etwas Überstand abgezwickt. Um den Kabelstrang vom Subwoofer zum Radioschacht rauszunehmen, hätte ich ja das halbe Auto zerlegen müssen. Nur für ein Kabel... Ich dachte, wird schon kein Hexenwerk sein, das alles wieder korrekt anzuschließen. Im Prinzip muss ich nur wissen, wie die 6 Lautsprecher am ISO-STECKER angeklemmt werden, wenn ich an der unteren Reihe nur 8 Kontakte (vl, hl, vr, hr) hab, die 6 Lautsprecher aber insgesamt 12 Kabel. Die Frage ist also, wo kommen die zwei Hochtöner ran? Und am Subwoofer gibts 7 Kabel. Das werden 12V, Masse und Remote sein und die anderen 4 Kabel für Lautsprecher. Aber wieso 4? Im Subwoofer ist ne große Platine mit nem Kühlkörper... Das wird ne Art Endstufe/Verstärker sein, nehm ich an.

Ralf · Super-Moderator Anmeldedatum: 17.02.2007 Beiträge: 3591

Und genau da geht es los.
Am ISO Stecker sind nur 4 Ausgänge. 6 wären nur über zusätzliche Weichen oder Bauteile möglich.
Ein Zwei-Wege Frontsystem z.b belegt 2 Ausgänge beinhaltet aber 4 einzelne Chassis.
Ich kann Dir da kaum helfen da ich nicht weiß wie der Hersteller das verschalten hat. Auch im Woofer mit seiner Endstufe nicht.
Ist das eine Mono oder Zweikanal? Mehrkanal? Wie viele Ausgänge, was war da alles dran, nur der Woofer oder auch was vom Front und oder Hecksystem und und und....wie willst Du das Online lösen?
Man könnte vermuten und raten....ob das Zielführend wird?

Jimjupiter77 · Beobachter Anmeldedatum: 03.02.2020 Beiträge: 3

Hmmmmm. Dann ist es wohl doch komplizierter und aufwendiger als ich dachte... Also wenn ich zwei Hochtöner, 2 Vorne und 2 Hinten am ISO- Stecker anschließen will, benötige ich definitiv eine Frequenzweiche? Die war dann wohl auch irgendwo "versteckt" im Fiat verbaut. Ich hab zumindest nichts gesehen beim Ausbau. Aber muss dann wohl noch was mit dran, gewesen sein, bei 6 Lautsprechern und dem Subwoofer ? Na ja, notfalls lass ich den "komplizierten" Subwoofer einfach weg und ich bau nur die 6 Lautsprecher ein. Das sollte ja einfach sein. Ich muss nur wissen, mit was und wie ich die anschließe... Vor allem die Hochtöner. Wenn ich nur zwei Vorne und zwei Hinten hätte, wäre es ja noch einfacher, weil die direkt an die untere Reihe vom ISO-Stecker angeschlossen werden...

Danke + Grüße,
Martin.
