» Verdrahtung 2 Endstufen mit Zusatzbatterie und 2 Cap´s
| Autor | Nachricht |
|---|---|

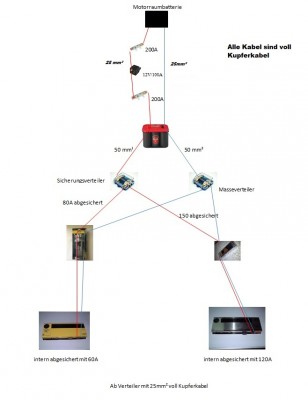

| Gesperrt Anmeldedatum: 03.09.2012 Beiträge: 4 |  03.09.2012, 15:35zitieren Verdrahtung 2 Endstufen mit Zusatzbatterie und 2 Cap´s Beitragvon Volcano am Mo 3. Sep 2012, 14:45 Hallo, Ich bin neu hier und will emin Auto mal wieder ein bisschen auf vordermann bringen, was die Anlage betrifft! Folgendes habe ich: Radio: Alpine CDE-123R Endstufen : Audio System Twister F2-450 Audio System Twister F4-600 Sub: Audio System X--ion 12 Plus Front und Heck: Audio System (welche weiß ich nicht mehr!  )Vorne 165 + Hoch Hinten 135 nur mitteltöner folgende kleinteile kommen noch dazu: Zusatzbatterie, Trennrelai, 2x 3 Kanal Chinch, Canbusadapter zwecks Zündplus und beleuchtung, einen Sicherungsverteiler und einen masse verteiler sowie 2 Caps von Dietz. Jetzt ist meine frage ob ich das so machen kann wie ich es in meiner Zeichnung gemacht habe! Vielen Dank schonmal  Anlage.jpg - [Bild vergrößern] |
| ▲ | pn |
Super-Moderator  Anmeldedatum: 17.02.2007 Beiträge: 3652 | 03.09.2012, 16:04 zitieren An sich ok, nur die 200A da vorne sind zu viel. Das 25mm² darfst nicht so hoch absichern..... |
| ▲ | pn email |
| Gesperrt Anmeldedatum: 03.09.2012 Beiträge: 4 | 03.09.2012, 16:11 zitieren Wie groß darf die denn sein? Brauche ja Ne abstufung da die f6 ja intern schon 120 hat 1x bearbeitet Verfasst am: 03.09.2012, 18:03 zitieren So habe nochmal ein wenig gegoogelt! 80A nach der batterie im motorraum und 80 A vor der Zusatz Batterie! Da da ja nur das Kabel abgesichert wird Sonst alles ok mit den restlichen Sicherungen? Finde leider nicht wirklich was darüber! Überall steht lediglich das man auf eine richtige Absicherung achten sollt, aber wievielte bei was steht da nie wirklich! Wurde mich um Rückmeldung freuen Gruss 1x bearbeitet |
| ▲ | pn |
| Super-Moderator Anmeldedatum: 17.02.2007 Beiträge: 3652 | 03.09.2012, 18:20 zitieren Wie gesagt, du sicherst das Kabel ab. Überall. Danach richten sich dann die Sicherungen. |
| ▲ | pn email |
| Gesperrt Anmeldedatum: 03.09.2012 Beiträge: 4 | 03.09.2012, 18:25 zitieren Sorry deswegen Frage ich ja, da ich darüber nichts finde! Sind die Sicherungen denn so gut gewählt oder nicht! Bis auf die zwischen den Batterien? |
| ▲ | pn |
| Super-Moderator Anmeldedatum: 17.02.2007 Beiträge: 3652 | 04.09.2012, 14:50 zitieren http://noiasca.rothschopf.net/kabelverlegung.htm Das findet man mit einmal Google..... Kabellängen stehen da, Querschnitte stehen da und dann kann man schnell rausfinden was man braucht. Die länge der Kabel ist hier wichtig und kann die halt auf Deinem Bild nicht finden. |
| ▲ | pn email |
